T20天正电气CAD(TR-Elec)v4.0是天正软件基于 Autodesk Revit 平台推出的一款三维 BIM 电气辅助设计软件。该软件结合我国现行规范与电气设计实际流程，从设计人员的操作习惯出发进行优化，延续了天正软件一贯的简洁界面和高效绘图风格。通过整合大量来自设计单位的实际需求，T20天正电气CAD在功能组织与操作体验之间取得了较好的平衡，既适用于民用建筑电气设计，也能满足工业电气设计场景的使用需求。
T20天正电气CAD(TR-Elec)v4.0主要分为设置、平面设备、导线、线管、桥架、变配电室、标注统计、计算与其他工具等多个部分。各功能模块按照电气设计流程进行排列，便于设计人员快速上手，提高建模与出图效率。软件支持 Windows XP、Windows 7 32/64 位、Windows 10 64 位；CAD 平台支持 32 位 AutoCAD 2007~2016、64 位 AutoCAD 2010~2017 图形平台。下面为大家整理了t20天正电气CADv4.0的安装说明和版本更新内容。
T20天正电气CADv4.0安装教程
1、下载 T20 天正电气 CAD v4.0 原版安装程序（压缩包内），运行“T20天正电气CADV4.0-下载版.exe”进入安装向导。
2、根据提示选择软件安装位置。
3、设置程序文件夹。
4、完成安装选项后，软件会默认安装 MSXML 4.0 组件，保持默认即可。
5、安装完成后，启动桌面上的 T20 天正电气 CAD V4.0 程序，并选择对应的 AutoCAD 版本，选择合适的平台后点击确定。
6、首次打开软件时，会进入初始化界面，请按照提示完成相关信息设置。
7、根据向导提示继续操作，完成基础配置。

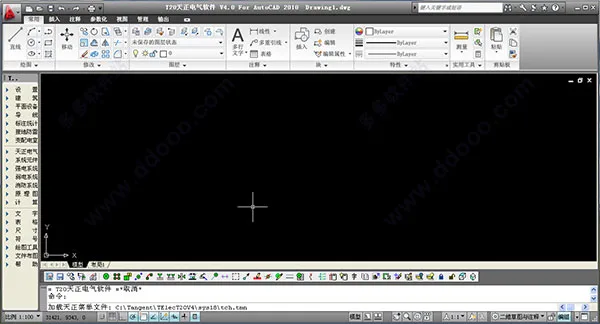

8、确认软件环境准备就绪后，即可进入主界面开始使用。
9、完成全部安装步骤后，T20 天正电气 CAD 即可正常运行。
T20天正电气CAD软件 V4.0新增功能
1、支持 64 位 CAD 2017 平台。
2、支持《工业与民用供配电设计手册》（第四版），并对【年雷击数】【、】【无功补偿】【、】【电压损失】【、】【负荷计算】【、】【继电保护】等相关命令进行了优化。
3、支持《照明设计手册》（第三版），【照度计算】【、】【多行照度】【、】【逐点照度】等功能的数据更新更加完善。
4、新增【线生桥架】功能，可将图中的 L/PL/ARC 转换为天正电气 CAD 桥架实体。
5、【绘接闪线】增加对接闪线最大弧垂的考虑，支持在二维和三维环境中自动生成保护范围，同时可输出计算书和避雷表。
6、【插接闪塔】新增命令，可在图中插入接闪线塔，并具备三维特性。
7、【元件标注】功能进一步优化，支持元件型号、厂家等数据自定义，并可通过 Excel 批量导入。
8、【任意布置】命令新增设备类别翻页快捷键，以及当前图库类别内的上下翻页快捷键；同时优化了不同比例下通过命令行输入 E 或 D 调整图块大小时的显示效果，并增加设备插入到导线时的方式设置。
9、【绘制桥架】在绘制斜向三通构件后，若修改水平向某端桥架规格，相连三通构件的显示效果得到优化。
10、桥架构件进一步优化，能够自动生成异径构件。
11、【矩形布置】在行数为一行且距边距为 0 的情况下，布置问题得到修正。
12、【设备替换】命令优化，替换后可尽量保持原有比例。
13、【消防设备】双击图中已插入的消防设备后，可直接修改消防属性字，相关显示逻辑也进行了修正。
14、【矩形布置】在图块线宽和导线线宽均为 0 时，布置效果问题得到改善。
15、【绘电缆沟】在电缆沟实体较多时，对 co 或 move 操作后的变化进行了优化；不同倒角半径的两段电缆沟相交时，显示效果也有所提升。
16、【照度计算】【多行照度】计算表导出为 Word 时的崩溃问题得到修复。
17、在锁定非电气层并修改图块默认线宽的状态下，各种布置设备命令生成的图块线宽会保持默认值，表现更稳定。
18、【锁定图层、解锁图层】在 20 平台使用时的交互问题已优化，不会再弹出异常选项界面。
19、【桥架标注】【桥架设置】中修改标注设置的系统分类后，保存并重新打开图纸时，分类关键字可正确随图纸保存。
20、【设备替换】对翻转后的设备图块进行替换时，方向显示问题已修正。
