t20天正建筑v4.0基于AutoCAD图形平台开发，面向建筑施工图设计，提供丰富的建筑对象与智能化绘图能力，适用于建筑设计、场地布置、门窗标注、面积统计等多种场景。软件通过界面集成、数据集成、标准集成以及与天正系列软件和Revit等外部软件的协同联动，帮助用户提升绘图效率，构建更高效的BIM应用流程。
需要注意的是，t20天正建筑v4.0对CAD平台和操作系统有一定要求：支持32位AutoCAD 2007-2016平台，以及64位AutoCAD 2010-2017平台；支持Windows 7 32/64位和Windows 10 64位。安装和使用前，请先确认所使用的CAD版本与系统环境是否匹配，尤其要注意32位与64位平台的区别，避免因平台不兼容影响正常运行。新版本进一步完善了场地布置模块，新增红线退让、车位编号、树名标注、树木统计、生坐标表等功能，并优化了道路标高、车位布置等常用命令；同时增加建筑防火相关功能，以及填充面积统计、圆洞绘制等辅助工具，适合建筑设计中的日常绘图与统计工作。
t20天正建筑v4.0新特性
t20天正建筑V4.0支持32位AutoCAD 2007-2016平台，以及64位AutoCAD 2010-2017平台，在兼容性和功能完整性方面进行了进一步提升。
主要更新内容如下：
1. 支持64位AutoCAD 2017平台；
2. 新增建筑防火模块；
1) 新增【标注设置】命令，用于设置防火分区的标注显示；
2) 新增【分区创建】命令，可按设置快速创建并标示防火分区；
3) 新增【面积修正】命令，用于修正防火分区总面积；
4) 新增【局部喷淋】命令，用于设置带局部喷淋的防火分区；
5) 新增【楼板洞口】命令，用于为房间或防火分区添加、删除洞口。
3. 进一步完善场地布置模块：
6) 新增【红线退让】命令，支持按不同退让距离生成红线退让线；
7) 改进【道路标高】功能，优化操作流程，并支持按直线方式计算标高值；
8) 改进【车位布置】命令，新增矩形区域布置和闭合PL线布置方式，并支持成组布置；
9) 新增【删除车位】命令，可快速删除停车位及车位编号；
10) 新增【车位编号】命令，可对图中已有停车位按顺序编号；
11) 新增【树名标注】命令，用于标注树木名称；
12) 新增【树木统计】命令，可分类统计树木数量并生成统计表；
13) 改进【坐标标注】功能，增加文字样式、字高及编号设置，并支持场地红线对象；
14) 新增【生坐标表】命令，可由坐标标注对象生成坐标表格，或导出为其他文档格式；
15) 新增【填充面积】命令，支持按图层或图案名分类统计填充面积；
16) 完善图案填充库，增加总图填充图例。
4. 其他改进：
17) 调整【绘制轴网】和【轴网标注】对话框；
18) 优化门窗插入及对象编辑界面，增加圆形洞口绘制与门窗删除功能，并在门、窗和弧窗页面增加“类型”按钮；
19) 改进【绘制墙体】功能，支持在列表中使用DEL删除墙宽数据；
20) 【布尔运算】增加对防火分区对象的支持；
21) 【递增文字】增加增量设置，并支持阵列递增形式；
22) 坐标、标高、图名标注等符号的默认字高可预定义；
23) 完善【天正填充】命令，增加边界图层过滤、拾取已有填充参数以及对CAD系统变量HPSEPARATE的支持；
24) 【面积计算】命令增加对防火分区、PL线和填充的支持；
25) 【工程管理】中增加楼层框显示；
26) 进一步完善BIM导出接口，增加对坡道的支持；
27) AutoCAD 2016及以上平台的配色方案不再强制设为明。
BUG修改
28) 解决墙体在某些位置填充显示异常的问题；
29) 修复墙体对象编辑时修改材质后，墙宽与墙图层错误变化的问题；
30) 优化绘制墙体时多道不同墙厚的显示问题；
31) 解决R20平台中墙柱填充线错误显示到加粗线上的问题；
32) 修复洞口部分二维显示形式不正确的问题；
33) 解决门窗检查中同时勾选“检查本DWG门窗”和“检查本工程中门窗”时，门窗信息无法正常显示的问题；
34) 解决道路绘制、道路圆角及景观路在UCS下相交位置无法正常倒圆角的问题；
35) 修复成片布树会额外生成面积为0面域的问题；
36) 解决坐标网格有时生成不完整的问题；
37) 修复逐点标注在UCS大坐标下绘制异常的问题；
38) 优化AutoCAD 2012及以上平台文字在位编辑的兼容性；
39) 解决递增文字在CAD 2016及以上平台预览显示异常的问题；
40) 修复R20及R21平台右键菜单中递增文字命令无法正常运行的问题；
41) 解决单元递增时点选表格外区域导致程序崩溃的问题；
42) 修复搜屋顶线命令错误改变墙内外属性的问题；
43) 解决线变复线时控制精度记录异常的问题；
44) 优化墙保温线图案在特殊造型位置导出T5-T9格式时的打断表现；
45) 解决使用CAD分解命令后线图案消失的问题；
46) 修复图案加洞和图案减洞命令在UCS下失效的问题；
47) 解决柱立面线按边界方式绘制时，选择不闭合多段线导致程序崩溃的问题；
48) 修复切割线内含天正对象或与天正对象相交时，运行CAD填充命令崩溃的问题；
49) 优化R20及以上平台天正状态栏按钮显示；
50) 解决天正菜单栏位置不记录的问题；
51) 修复修改自定义中部分设置不生效的问题；
52) 其他若干兼容性优化。
t20天正建筑v4.0功能介绍
一、软件功能设计的目标定位
应用专业对象技术，在三维模型与平面图同步完成的基础上，更好地满足建筑施工图反复修改与快速出图的需求。
借助天正专业对象建模能力，可为日照分析提供日照分析模型和遮挡模型，也可为建筑节能设计提供分析模型。高效化、智能化、可视化始终是天正建筑CAD软件的重要目标。
二、自定义对象构造专业构件
天正通过一系列自定义对象来表示建筑专业构件，具有操作直观、通用性强等特点。以墙体为例，其几何与材质特征完整，可像普通AutoCAD图形一样进行夹点拉伸，也可通过双击直接修改墙厚、墙高等参数，并与门窗对象智能联动。相关修改还能在三维视图中同步体现，便于实现二三维一体化设计。
三、完善的用户接口

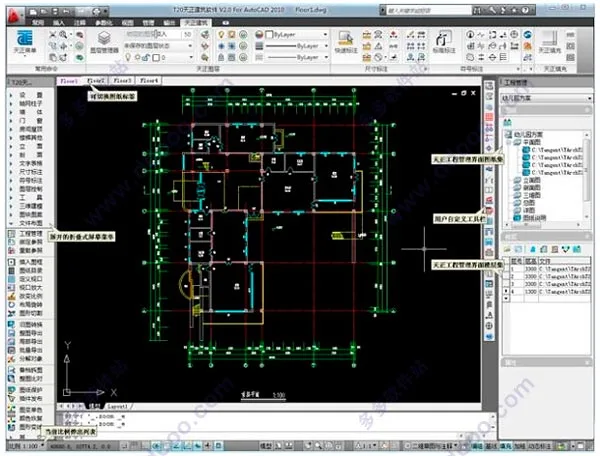

1、方便的智能化菜单系统
采用图文并茂的屏幕菜单，结构清晰，支持鼠标滚轮切换子菜单。右键功能可用于命令助手、目录跳转、启动命令及自定义操作。在绘图过程中，右键快捷菜单还能根据对象类型自动弹出相应编辑项，便于用户按习惯定制操作方式。
2、支持多平台的对象动态输入
天正将AutoCAD的对象动态输入方式全面应用到天正对象中，用户可直接在图形界面输入尺寸并完成编辑，有助于提升绘图效率。
3、强大的状态栏功能
状态栏可设置当前比例和对象比例，并提供编组、墙基线显示、加粗、填充和动态标注等控制项。
4、支持用户定制
通过【自定义】和【天正选项】可对软件界面、操作命令和建筑设计参数进行个性化设置。相关配置可导出为XML文件，方便在同单位其他用户间共享，也可通过“恢复默认”还原初始设置。
四、先进的专业化标注系统
天正针对建筑施工图的尺寸标注需求，设计了专业化标注系统。轴号、尺寸标注、符号标注和文字均采用适合建筑绘图的自定义对象，替代传统尺寸与文字对象，既符合建筑制图规范，又简化了标注结构，减少命令数量并节省内存。
同时，系统根据制图图例需求创建了专业符号标注对象，编辑时可通过夹点拖动完成调整，操作方式更符合设计人员的习惯，也更利于标注规范化管理。
五、全新设计的文字与表格功能
天正自定义文字对象支持中西文混排、上下标、特殊字符及加圈文字输入，且可分别调整中西文字体的宽高比例，改善不同字体之间的字高差异，使文字标注更符合国家制图标准。文字还支持背景屏蔽，便于保持图面清晰。
天正建筑的在位文字编辑功能支持双击直接修改图中对象；表格对象采用类似Excel的交互方式，支持层次化控制表格外观，并可与Excel实现数据双向交换，提升工程制表效率。
六、强大的图库管理系统和图块功能
天正图库采用图库组TKW文件格式，可统一管理多个图库，并通过树状目录清晰展示分类结构。类别区、名称区和图块预览区可灵活调整，图块支持拖拽排序、批量改名等操作，新入库图块可自动按“图块长*图块宽”的格式命名，便于整理与检索。
图库管理界面采用扁平化图标工具栏，符合常见软件使用习惯。系统图库与用户图库分开维护，便于升级管理。天正图块提供多个夹点，可直接进行缩放、旋转和移动；同时支持图块屏蔽和对象编辑，方便修改精确尺寸与转角，并兼容CAD动态块。
七、与ACAD兼容的材质系统
天正图库支持附着材质的多视图图块，在二维模式下按二维方式显示，在着色模式下则可呈现真实材质效果，便于在图库管理中直接预览最终表现。
八、工程管理器兼有图纸集与楼层表功能
天正建筑引入工程管理概念，将图纸集与楼层表整合到工程管理器中，实现立剖面、三维组合、门窗表、图纸目录等内容的统一管理。无论是在图纸集还是楼层表中，双击文件图标即可直接打开图形文件。
系统支持一个DWG文件保存多个楼层平面，也支持每层单独保存，并可按工程需要混合使用。
九、全面增强的立剖面绘图功能
天正建筑可随时从各层平面图提取三维信息，按楼层表组合后自动消隐生成立面图和剖面图，简化生成步骤，同时提升成图质量。
十、提供工程数据查询与面积计算
平面设计完成后，可统计门窗数量并自动生成门窗表，也可获取构件体积、重量、墙面面积等基础数据，为后续分析提供支持。
天正建筑还提供多种面积计算命令，可计算使用面积、建筑面积、阳台面积等内容，方便进行住宅面积统计、设计审查和报批工作。
十一、全方位支持AutoCAD各种工具
天正对象支持AutoCAD特性选项板的浏览与编辑，也提供批量修改对象参数的便捷方式。
特性匹配功能可在天正对象之间快速复制对象属性，提升重复绘图与统一设置的效率。
建筑对象的显示特点
天正建筑对象强调施工图显示的规范性，并尽量使三维模型与实际构件保持一致。
例如，玻璃幕墙在二维中采用门窗线简化表达，在三维中则进行精确表达，以兼顾施工图阅读效率与模型表现效果。
角凸窗则将转角窗与角凸窗统一为参数化窗对象，侧面可自动贴墙并完成遮挡处理，使平面与立面表现更加协调。
