天正电气 T20 V4.0 是天正软件推出的一款三维 BIM 电气设计软件，面向电气施工图、桥架布置、照明计算、避雷设计等常见应用场景，功能覆盖较为全面。软件在设计体验上更贴近实际工程需求，并兼容 AutoCAD 2010～2016 等多个版本。随着 T20 V4.0 的发布，软件进一步增强了对 AutoCAD 2017 的支持，同时补充了不少实用功能，适合有电气设计需求的用户了解和使用。
天正电气 T20 V4.0 新功能
1、支持 64 位 AutoCAD 2017 平台。
2、支持《工业与民用供配电设计手册》（第四版），对【年雷击数】【无功补偿】【电压损失】【负荷计算】【继电保护】等命令进行了优化更新。
3、支持《照明设计手册》（第三版），【照度计算】【多行照度】【逐点照度】等功能的数据得到更新。
4、新增【线生桥架】功能，可将图中的 L/PL/ARC 转换为天正电气桥架实体。
5、【绘接闪线】功能增强，加入接闪线最大弧垂的考虑，二、三维中都可自动生成保护范围，并支持输出计算书和避雷表。
6、新增【插接闪塔】命令，可在图中插入接闪线塔，具备三维特性。
7、优化【元件标注】功能，支持元件型号、厂家等数据自定义，并可通过 Excel 批量导入。
8、【任意布置】命令新增设备类别翻页快捷键；在不同比例下，通过命令行输入 E 或 D 放大缩小图块时，比例控制更加合理；同时优化了设备插入到导线时的插入方式设置。
9、【绘制桥架】在生成斜向三通构件后，若修改水平某端桥架规格，相连三通构件的显示效果得到优化。
10、桥架构件进一步优化，可自动生成异径构件。
11、修正【矩形布置】在行数为一行、距边距为 0 时无法正常布置的问题。
12、优化【设备替换】命令，替换后可尽量保持原有比例。
13、修复【消防设备】双击修改消防属性时，数值改为 1 后属性字未能隐藏的问题。
14、修正【矩形布置】在图块线宽和导线线宽都为 0 时显示异常的问题。
15、优化【绘电缆沟】功能，在电缆沟实体较多时进行 co 或 move 操作，实体变化问题得到改善；不同倒角半径的两段电缆沟相交时，图面显示效果也更稳定。
16、修复【照度计算】【多行照度】计算表转出 Word 时崩溃的问题。
17、在锁定非电气层并修改图块默认线宽的状态下，各种布置设备命令生成的图块线宽可保持默认值 0.2。
18、修复【锁定图层、解锁图层】在 20 平台下无法立即生效，并弹出额外选项界面的问题。
19、修正【桥架标注】【桥架设置】中修改标注设置后，保存并重新打开图纸时分类关键字未随图纸保存的问题。
20、优化【设备替换】在处理翻转后的图块时，替换后方向错误的问题。
天正电气 T20 V4.0 安装教程
1、下载软件安装包后先进行解压，双击安装程序进入安装向导。
2、阅读许可协议后，按提示继续安装，并设置软件安装目录，默认路径通常为 C:TangentTElecT20V4，如需更改可点击浏览进行选择。
3、开始菜单文件夹保持默认即可。
4、根据安装提示依次完成后续步骤，等待安装结束即可。
常见问题解答
Q1. 为什么软件界面上方没有天正电气的选项板？
ACAD 2009 及以上版本在非经典模式下才会显示该选项板。一般切换到 ACAD 工作空间后即可出现；如果仍未显示，可使用 menuload 命令，加载天正电气安装路径下 sys 文件夹中的 TANGENT 文件。
Q2. 启动软件后左侧没有菜单栏，下方没有天正工具条？
如果左侧没有菜单栏，可同时按下键盘上的 Ctrl 键和“+”键，或输入 tmnload 命令。若下方工具条不见了，可进入初始设置-电气设定，检查“开启天正快捷工具条控件”是否已勾选，然后点击确定。
Q3. 为什么任意布置时预览正常，但插入图纸后变得很小或很大？
这通常是图形单位设置导致的。可使用 Units 命令，将插入时的缩放单位调整为“无单位”或“毫米”。
Q4. 为什么在纯 ACAD 下，有些图元无法显示？
这是因为纯 ACAD 无法正确解析天正自定义实体。可使用【图形导出】命令，将当前图纸转换为 T3 格式后再查看。若高版本图纸在低版本中打开，也需要转换为 T20V3、T20V2、T9 等对应格式。
Q5. 接地线、接闪线如何设置成原来的样式？
接地线和接闪线默认采用符合规范的带字线型新样式。如需调整，可在初始设置-电气设定-平面导线设置中，将其改为“普通线型+图块”样式。
Q6. 导线型号、规格可以自定义吗？

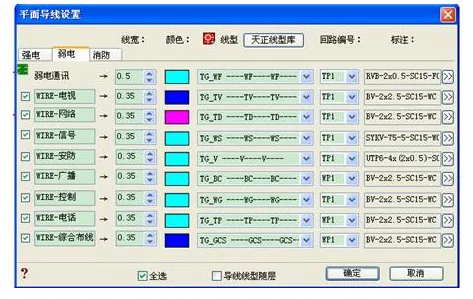

可以。在初始设置-电气设定-平面导线设置中，点击对应导线类型后的按钮，即可设置导线信息。
Q7. 为什么布置自造设备时，不能显示属性字？
通常是同一设备图块中存在重复属性字导致的。可先将图块炸开，再使用过滤选择命令筛选出旧图块上的属性并删除，随后重新插入属性字并重新造设备、布置。
Q8. T20V2 或天正 2014 版本在 64 位系统启动时弹出 error 提示，桥架没有弯通，桥架计算命令崩溃，怎么办？
这一般与系统本地安全设置有关，可能导致注册表未写入、数据库无法连接。可先关闭软件，再到天正电气安装路径下的 sys18x64、sys19x64 文件夹中，将对应的 .reg 和 .exe 文件分别双击执行。根据 ACAD 版本不同，cad2010～2012 运行 sys18x64 中的文件，cad2013～2014 运行 sys19x64 中的文件。T20V3 及以后版本通常不受该问题影响。
