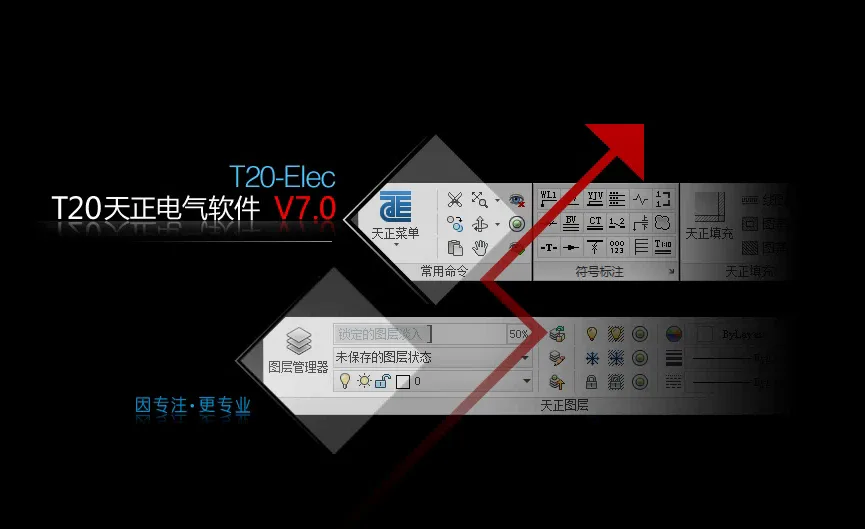

T20天正电气软件 V7.0
软件运行系统及平台：
操作系统：Windows 7 32/64位、Windows 10 64位
CAD平台：32位AutoCAD2010-AutoCAD2016及64位AutoCAD2010-AutoCAD2021图形平台
本次更新主要围绕电气设计效率、标注体验和兼容性进行了优化，适用于常见电气施工图与系统图绘制场景。
软件主要改进如下：
1、支持64位AutoCAD2021平台。
2、【沿线文字】多线标注时，增加了可在导线上居中标注的方式。
3、【绘制桥架】新增专属中心线图层，不同类型桥架可对应不同中心线图层。
4、【电缆敷设-标注设备】进行了优化，当图纸中存在多个同名设备编号时，可继续查找下一个设备编号位置。
5、【引出标注】新增引出标注所在图层按系统类别放置的设置项，便于统一管理图层。
6、【桥架计算】依据19DX101-1补充了电力电缆外径与截面积数据。
7、【天正选项】增加符号文字默认颜色设置，支持引出标注、做法标注等文字颜色统一配置。
8、【参照布置】选择基准图块时，支持直接选择CAD块参照。
9、【布置按钮】支持T3状态下的给排水消火栓布置按钮，可更准确地在不靠墙的一侧布置。
10、【初始设置】中平面布线的导线打断间距，可随左下角绘图比例自动调整。
11、【门侧布置】效果进一步优化，双开门的门侧位置处理更加合理。
12、【自动接地】支持外部参照墙体；对墙体外轮廓线生成接地线时，也支持输入负数向外侧偏移。
13、【消防统计】在选择统计范围时，新增对闭合PLINE的支持。
14、【批量标注】功能优化，增加简标形式，可仅标注回路编号。
15、【编辑导线】支持同时编辑多根导线，且已标注内容可实时同步更新。
常见问题
Q1、为何软件场景布局上方没有天正电气的选项板？
ACAD2009及以上版本的非经典界面下才会显示该选项板。切换到ACAD任务空间后通常即可正常显示；如果仍未出现，可使用menuload指令，加载天正电气安装路径下sys文件夹中的TANGENT文件。
Q2、启动软件后左边没有菜单栏，下方没有天正工具条
当左侧菜单栏不显示时，可同时按下键盘上的Ctrl+或输入tmnload指令进行加载。注：该方式也可用于正式版用户找不到加密锁、试用版用户超过试用时间等情况。
如果下方工具条不见了，进入“初始设置-电气设定”，检查是否勾选了开启天正便捷工具条，确认后点击“确定”即可。
Q3、为何任意布置时，预览正常但插入图纸后变得很小（很大）？
这通常是图形单位设置问题。执行Units指令，将插入时的缩放单位改为无单位或毫米即可。
Q4、为何在纯ACAD下，有的图元无法显示？
这是图纸兼容性问题。纯ACAD可能无法解析天正自定义实体，可使用【图形导出】指令将当前图转换为T3格式图纸后再查看。另外，天正高版本实体参数做过升级，低版本打开时也需要转换为T20V3、T20V2、T9等相应格式。
Q5、接地线、接闪线如何设置成原来的模板？
接地线和接闪线默认采用带字线型的新模板。如需恢复为常用样式，可在“初始设置-电气设定-平面导线设置”中，将其调整为普通线型+图块的模板。
Q6、导线型号、规格可以自行设置吗？
可以。在“初始设置-电气设定-平面导线设置”中，点击相应导线类型后的设置按钮，即可配置导线信息。
Q7、为何布置自定义产品时，不能显示属性字？
通常是因为同一个产品不允许出现两个属性字。建议先将图块炸开，再使用过滤选择指令筛选并删除旧图块上的属性，随后重新插入属性字并重新布置即可。
小编点评
这款软件在电气施工图设计中表现较为实用，能够根据电气设计规范辅助完成元件布置、自动统计和图纸标注等工作，提升绘图效率与规范性。除了平面图纸外，它还支持配电箱系统图、低压单线系统图、照明系统图等多种常见电气图纸的绘制，适合电气设计与制图场景使用。
