T20天正建筑软件V8.0支持32位AutoCAD 2010-2016及64位AutoCAD 2010-2022平台。
作为基于AutoCAD图形平台开发的新一代建筑设计软件，T20天正建筑软件V8.0延续了先进的建筑对象概念，面向建筑施工图设计提供更高效、更专业的绘图支持，已成为不少建筑CAD用户常用的工具之一。
天正建筑软件由天正公司针对建筑设计行业需求开发，围绕设计过程中信息的创建、承载与扩展进行了长期优化，并结合大量用户反馈持续完善。软件通过界面集成、数据集成、标准集成，以及天正系列软件内部联通和与Revit等外部软件的协同，进一步提升建筑设计流程的连续性与协作效率。其特点包括植入数据信息、承载信息和扩展信息，适合建筑施工图、方案深化及相关工程绘图场景。
为提升绘图效率，软件将设计师常用命令进行分类整理，并以选项板形式展示在绘图区上方。用户可直接点击按钮调用功能，无需在多级菜单中反复查找命令，从而更快完成工程图纸绘制。
天正建筑T20V8.0安装教程
1、下载并运行 T20天正建筑V8.0.exe，点击接受许可协议。PS：已更新正式版
2、选择安装路径，通常默认路径为 C:TangentTArchT20V8
3、按照安装向导完成安装，直至提示安装成功后退出
4、将补丁 tch_initstart.arx 复制到安装目录并替换即可
【默认地址 C:TangentTArchT20V8sys24x64】
5、运行软件并关联CAD，如图
天正建筑功能概述
软件的设计目标定位在于：

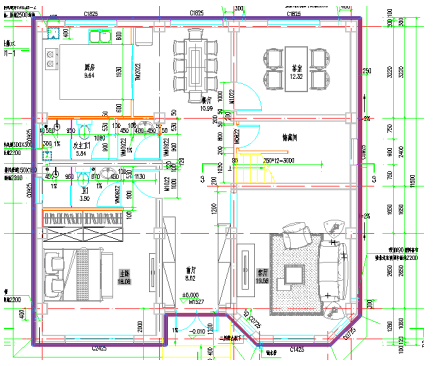

依托专业对象技术，在三维模型与平面图同步完成的基础上，更好地满足建筑施工图反复修改与协同设计的需求。

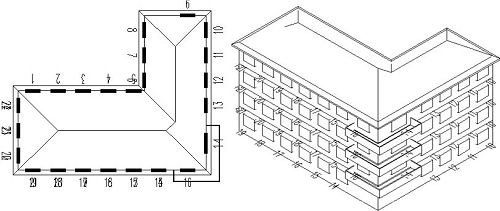

借助天正专业对象建模优势，可为日照分析提供日照分析模型和遮挡模型，也可为建筑节能设计提供节能建筑分析模型，帮助设计人员更高效地完成前期分析与表达。
高效化、智能化、可视化，一直是天正建筑CAD软件持续优化的方向。
自定义对象构造专业构件
天正开发了多类自定义对象来表达建筑专业构件，兼顾易用性与通用性。例如墙体构件具备完整的几何和材质特征，可像AutoCAD普通图形对象一样进行夹点拉伸、参数修改，并能与门窗对象智能联动，显著提升编辑效率；相关修改在三维视图中也能同步体现，实现二维与三维的一体化表达。
完善的用户接口
● 方便的智能化菜单系统
采用256色图标屏幕菜单，层次清晰、结构折叠，支持鼠标滚轮切换子菜单，操作更顺手。
屏幕菜单右键功能丰富，可执行命令助手、目录跳转、启动命令、自定义等操作。
绘图过程中，右键快捷菜单还能根据所选对象类型弹出相应编辑菜单，并可按用户习惯定制个性化菜单，配合汉语拼音快捷命令和一键快捷方式，让绘图更高效。
● 支持多平台的对象动态输入
AutoCAD 提供对象动态输入的交互方式，天正将其全面应用到天正对象中，使用户能够直接在图形上输入尺寸并实时编辑，有助于提升绘图效率。下图为动态修改门窗垛尺寸。
● 强大的状态栏功能
状态栏比例控件可设置当前比例并修改对象比例，同时提供编组、墙基线显示、加粗、填充和动态标注（对标高和坐标有效）等控制。
● 支持用户定制
通过【自定义】和【天正选项】，可以对软件界面形式、操作命令以及建筑设计参数进行个性化设置。相关设置可导出为XML文件，便于单位内其他用户导入共享，也可通过“恢复默认”恢复到程序初始设置。
先进的专业化标注系统
天正针对建筑行业图纸标注进行了专门优化，轴号、尺寸标注、符号标注和文字均采用更适合建筑绘图的自定义对象，替代传统尺寸与文字对象。按照建筑制图规范，系统对自定义尺寸标注提供了更灵活的修改方式。由于面向建筑行业场景设计，软件在简化标注对象结构的同时，也减少了内存占用和命令数量。
同时，按照规范中制图图例的要求，软件创建了专业符号标注对象，具备符合出图要求的夹点和比例信息，编辑时拖动逻辑也更符合设计习惯。符号对象的引入，有助于提升 CAD 符号标注的规范性。
全新设计文字表格功能
天正的自定义文字对象支持中西文混排，便于输入和编辑上下标、特殊字符以及圈文字等内容。文字对象可分别调整中西文字体的宽高比例，改善 AutoCAD 中 *.shx 与 *.ttf 字体中英文实际字高不一致的问题，使混合标注更符合国家制图标准。同时，文字还支持背景屏蔽，显示效果更清晰。
天正建筑的在位编辑功能覆盖整张图纸中的文字对象，用户双击即可进入编辑状态，操作直观，修改便捷。
天正表格采用更接近 Excel 的表格对象交互界面，层次结构清晰，便于控制表格外观并制作个性化表格。更重要的是，天正表格支持与 Excel 的数据双向交换，使工程制表与办公制表衔接更加顺畅。
强大的图库管理系统和图块功能

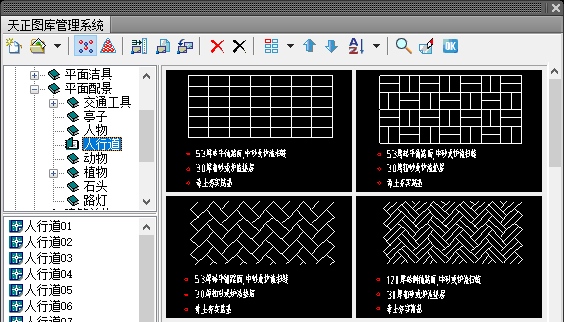

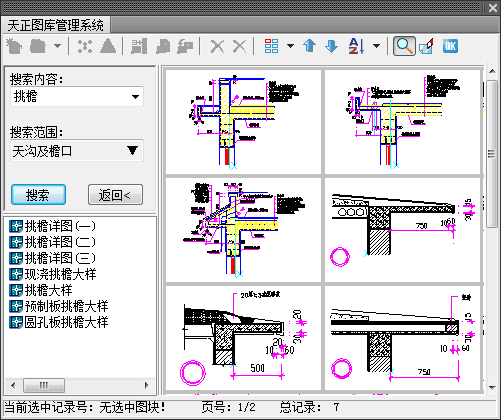

天正图库系统采用图库组 TKW 文件格式，可统一管理多个图库，并通过树状目录清晰展示图库结构。类别区、名称区和图块预览区的布局可灵活调整，图块支持拖拽排序、批量改名、新入库自动命名等功能，便于日常管理。
图库管理界面采用平面化图标工具栏和菜单栏，符合主流软件的视觉风格与使用习惯。由于各图库相互独立，系统图库和用户图库可分别维护，升级也更加方便。

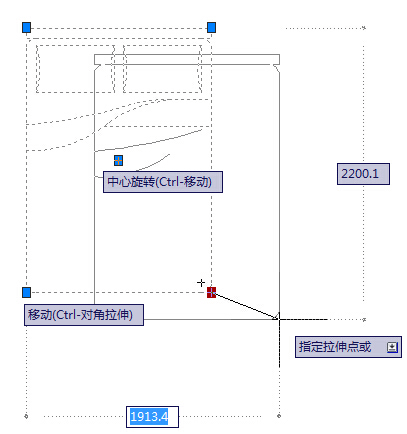

天正图块提供五个夹点，支持直接拖动完成对角缩放、旋转和移动等操作。图块还可通过“图块屏蔽”遮挡背景对象，无需对背景图形裁剪，同时也可通过对象编辑随时调整精确尺寸和转角。
天正同样支持 AutoCAD 动态图块，并提供部分家具的动态图库。

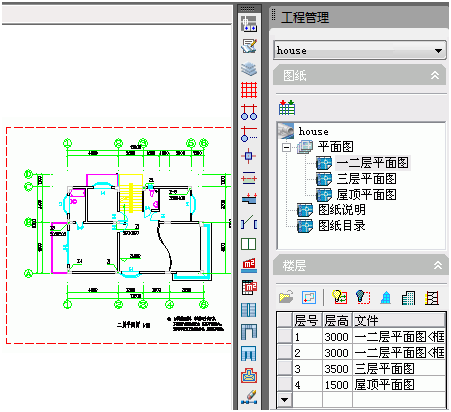

工程管理器兼有图纸集与楼层表功能
天正建筑引入工程管理概念，将图纸集与楼层表整合到工程管理器中，把建筑立剖面、三维组合、门窗表、图纸目录等内容统一管理。无论是在图纸集还是楼层表中，双击文件图标都可以直接打开对应图形文件。
系统支持一个 DWG 文件保存多个楼层平面，也支持每个楼层单独保存为一个 DWG 文件，亦可两种方式混合使用。
全面增强的立剖面绘图功能
天正建筑可随时从各层平面图提取三维信息，并按楼层表组合、消隐生成立面图和剖面图，简化了生成步骤，也提升了成图质量。
提供工程数据查询与面积计算
在平面图设计完成后，系统可统计门窗数量并自动生成门窗表，同时还能提取构件体积、重量、墙面面积等数据，作为后续分析的基础。
天正建筑还提供多种面积计算命令，可用于房间使用面积、建筑面积、阳台面积等常见统计需求。
全方位支持 AutoCAD 各种工具
天正对象支持 AutoCAD 特性选项板的浏览和编辑，用户可批量修改多个对象参数。
特性匹配功能可在天正对象之间快速复制属性，操作直观，效率较高。
建筑对象的显示特点
天正建筑对象注重施工图表达规范，同时尽量保证三维模型与实际构件表现一致。示例如下：

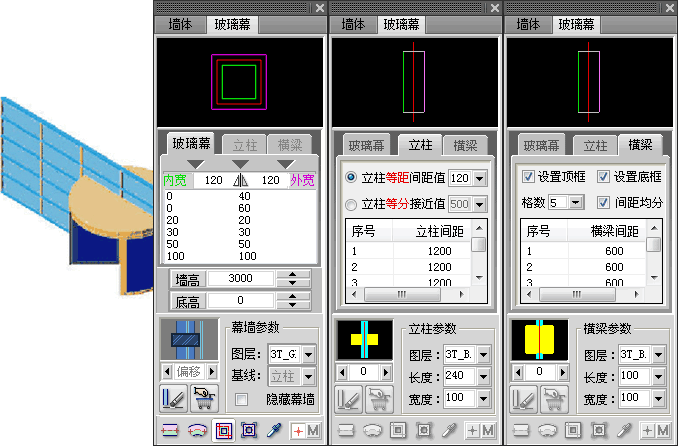

玻璃幕墙：二维采用门窗线简化表达，三维则采用精确表达，尽量保持施工图与三维模型的协调统一。

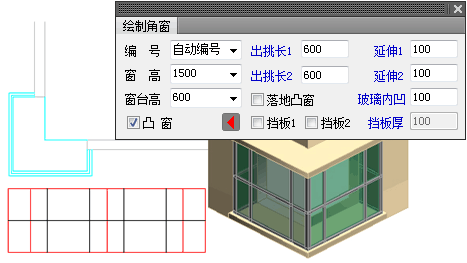

角凸窗：转角窗和角凸窗统一为一个参数化窗对象，侧面可自动碰墙，并完成侧面遮挡处理。
软件新功能及改进
1．支持64位AutoCAD2022平台。
2．注释系统：
1) 改进【单轴标注】命令，支持识别外部参照及块参照中的轴线；

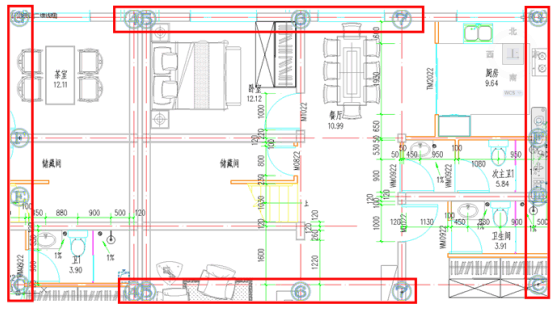

2) 新增【轴号示意】命令，当标注轴号不在当前视图范围内时，可在视图边缘显示浮动轴号；
3) 改进【递增文字】命令，支持正交递增，阵列递增的间距可在图上直接点取，并增加对天正多行文字、单层标高、引出标注及天正圆圈文字的支持；
4) 改进【查找替换】命令，增加对天正半径、直径标注、内视符号、老虎窗编号以及防火分区的支持；

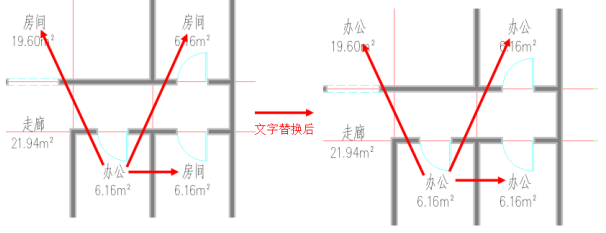

5) 新增【文字替换】命令，可用源文字内容替换目标文字内容；

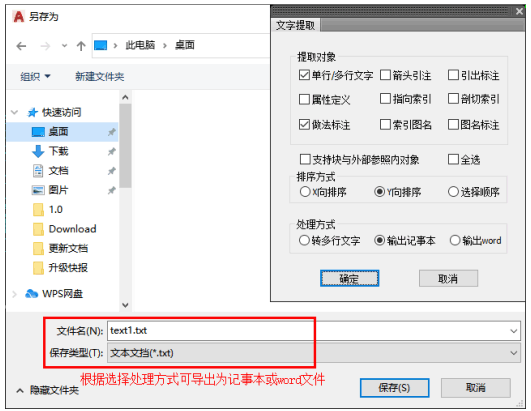

6) 新增【文字提取】命令，可将选中对象中的文字内容提取到记事本或 Word 中；
7) 新增【属字转换】命令，可将文字转换为属性定义，或将属性定义转换为文字；
8) 表格单元编辑对话框支持鼠标拖拽调整大小；
9) 改进【新建表格】命令，增加到构件库中选择表头的功能；
10) 新增【读入word】命令，可根据 Word 中选中的表格创建或更新图中相应的天正表格；
11) 改进【门窗标注】命令，忽略对墙基线的标注，并增加对带形窗和转角窗（包括转角凸窗）的支持；
12) 改进【等式标注】命令，增加标注精度设置；
13) 新增【合并标注】命令，可在多个尺寸外侧统一标注总尺寸；

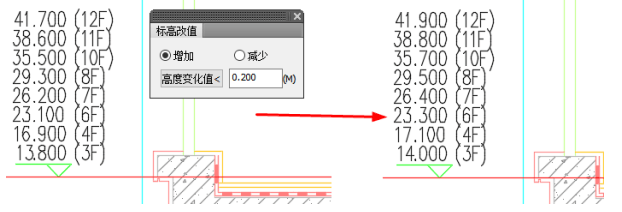

14) 新增【标高改值】命令，可批量对标高进行增加或减少；
15) 在打开动态标注的情况下移动或复制多层标高，数值可自动计算更新；
16) 改进箭头引注，支持 CAD 缩放操作，文字支持背景屏蔽，“对齐方式”新增“在箭头”形式；
17) 改进引出标注，支持 CAD 缩放操作，文字支持背景屏蔽，可设置修改文字内容后引出线长度是否自动调整；绘制平行引线时，可控制引出标注点位于同一条线上，对象编辑中新增“删除标注点<”按钮； 18) 新增【加引注点】命令，可快速为引出标注增加标注点； 19) 新增【删引注点】命令，可批量删除引出标注的标注点； 20) 改进做法标注、对称轴和指北针，支持 CAD 缩放操作； 21) 改进索引符号，支持 CAD 缩放操作，默认文字相对基线对齐方式提供预设，剖切索引对象编辑中新增“删除剖切位置线<”按钮； 22) 改进索引图名，支持 CAD 缩放操作，并按《房屋建筑室内装饰装修制图标准》增加图名编号绘制；
23) 改进剖切符号，支持 CAD 缩放操作，提供独立图层设置，常用剖切符号增加剖切连线和转角编号设置，并新增国际通用剖切符号绘制；

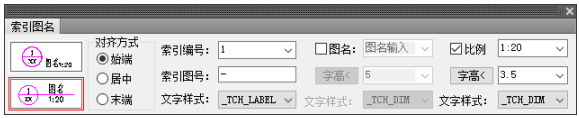

24) 改进云线，支持 CAD 缩放操作，并在快捷特性栏中添加文字样式、字高等参数；导出时对修改版次文字进行特殊处理，图层固定在云线图层，文字颜色保持与导出前一致；
25) 改进图名标注，支持 CAD 缩放操作，增加对图名标注下划线端点和中点的捕捉；

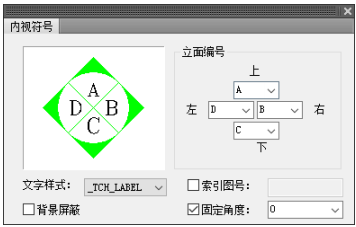

26) 改进内视符号，支持 CAD 缩放操作，支持背景屏蔽，并新增多种内视符号样式；
27) 新增【符号对齐】命令，为引出标注、索引符号提供端头对齐功能；
28) 所有符号及表格的绘制编辑界面中，文字样式下拉列表宽度可根据文字样式名称长度自动调整。
3．房间面积相关
1) 在天正选项中增加房间相关设置，用于整体控制图纸中房间对象的显示效果；
2) 改进【搜索房间】命令，对话框中的“显示房间名称编号”“标注面积”和“面积单位”改为读取基本设定中的配置，支持批量生成阳台面积，也支持搜索并正确生成回字形房间；

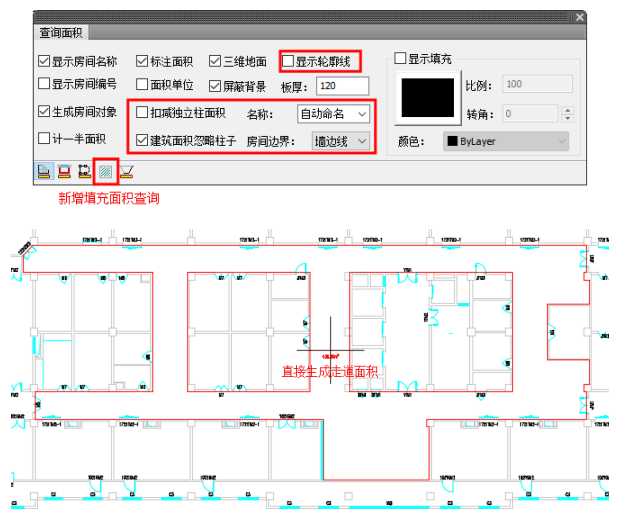

3) 改进【查询面积】命令，对话框中的“显示房间名称编号”“标注面积”和“面积单位”改为读取基本设定中的配置；同时增加房间名称预设、是否显示轮廓线、建筑面积是否忽略凸出外墙皮柱子、是否扣减房间内独立柱面积、面积边界按墙中线或墙边线计算等设置，并支持回字形房间、批量查询多段线面积和阳台面积，以及填充面积查询；
4) 改进【套内面积】命令，对话框中的“显示户号套型编号”“标注面积”和“面积单位”改为读取基本设定中的配置；

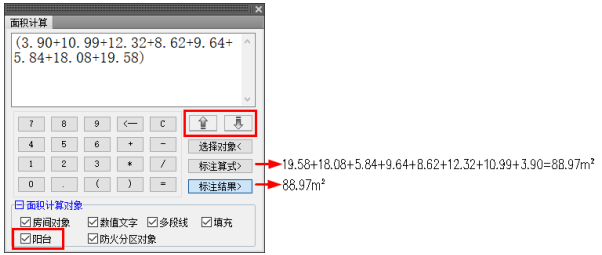

5) 改进【面积计算】命令，优化操作流程，增加对阳台对象的支持，并提供表达式输出功能；对话框支持拖拽调整大小，文字编辑框支持自动换行和字高调整；

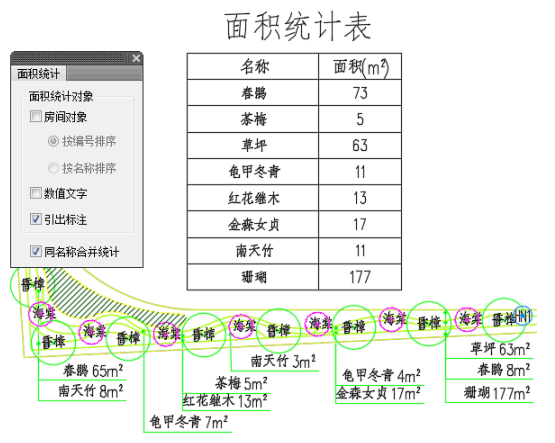

6) 新增【面积统计】命令，可统计不同类型对象标注的面积并生成统计表；

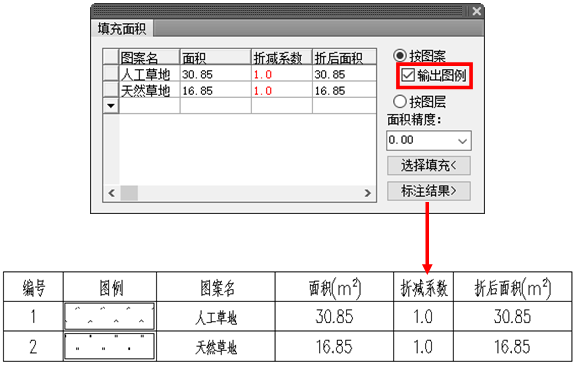

7) 改进【填充面积】命令，增加编号和填充图例的输出；
4．图库图案
1) 改进【通用图库】命令，支持搜索图块，右侧图块预览页面支持鼠标滚轮翻页；
2) 改进【图块替换】命令，支持将选中的图块替换为本图中的其他图块，并支持多选操作；
3) 改进【图块改层】命令，增加块内图层批量修改、到图上拾取目标图层，以及将块内对象颜色统一修改为 bylayer 的功能；
4) 新增【改块基点】命令，可在不改变图中已插入位置的情况下快速修改图块基点；
5) 新增【块内提取】命令，可将复制块参照或选中的对象提取到块外；
6) 新增【块内次序】命令，可在不分解块的情况下调整块内对象的前后顺序；
7) 改进【图块转化】命令，增加将无名块转化为有名块的功能，并支持批量操作；
8) 新增【快速建块】命令，可将选中对象按特定命名规则快速创建为 CAD 图块。
5．其它：
1) 改进【绘制墙体】命令，支持墙体边线交点和外观交点的捕捉；
2) 修改识别内外、指定内墙、指定外墙和加亮外墙时的显示方式，在不退出命令的情况下，外墙始终保持高亮显示；
3) 人防门增加独立图层设置；
4) 常用门窗库数值列表支持双击调整列宽，修改后的列宽可记忆；
5) 门窗按洞口尺寸自动编号时，编号长度支持六位数值；保持自动编号状态下，通过夹点或对象编辑修改门窗宽度时，编号可自动更新；
6) 带形窗按洞口尺寸自动编号时，窗宽支持按墙中心线、内表皮或外表皮计算；
7) 所有门窗绘制编辑界面中，编号下拉列表显示宽度可根据编号长短自动调整；

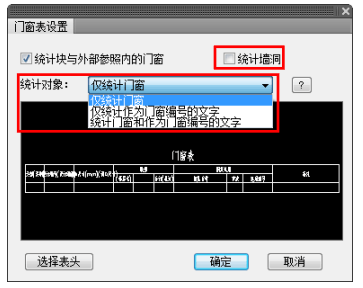

8) 改进【门窗表】命令，增加不输出洞口的设置，并优化门窗编号文字按统计口径计算的方式；
9) 改进【门窗总表】命令，增加不输出洞口的设置，并在误删图库当前表头图块后优化流程，避免门窗总表无法正常生成；
10) 改进【台阶】命令，矩形单面台阶可生成两侧边线，平台宽度和台阶总宽增加图面拾取功能，在部分绘制模式下增加外延距离设置；当采用门窗对中绘制台阶时，进一步优化操作流程，并增加布门开启侧和建筑外侧设置；
11) 改进【线图案】命令，增加到图上提取线图案参数的功能；
12) 改进【插入图框】命令，在图纸空间插入图框时，将比例项改为高亮显示；

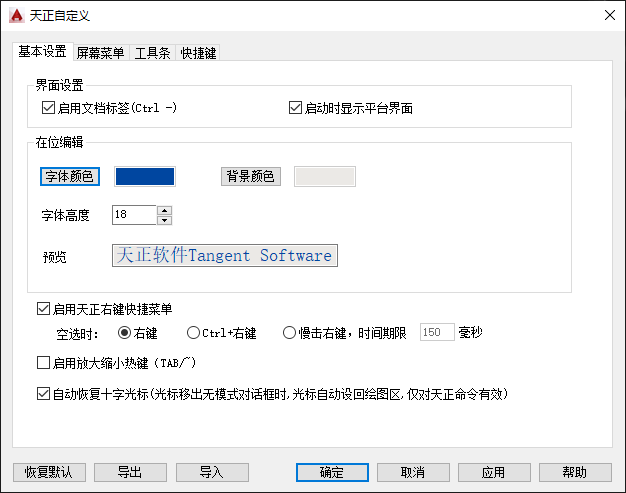

13) 改进【自定义】命令，将原“操作配置”和“基本界面”两个页面整合为“基本设置”页面；

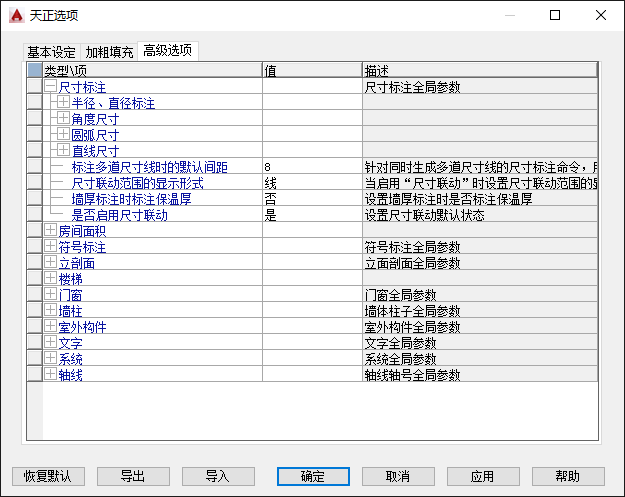

14) 改进【天正选项】命令，在基本设定显示模式下增加“全部”项；在高级选项中增加绘制模数、自动加载最近工程、楼梯剖断线和疏散半径颜色等设置；
15) 增加参照按钮，开启参照时，支持块参照的命令可识别参照内对象；关闭参照时，则不识别参照内对象；
16) 改进【批量绑定】命令，支持选择多个文件夹中的所有文件同时执行绑定操作；
17) 改进【整图导出】、【局部导出】和【批量导出】命令，增加导出时外部参照绑定方式的设置，并将保存类型改为可记忆上一次修改值；
18) 所有天正对象支持视口图层特性替换。
BUG修改
1) 解决在系统某些显示设置下，部分对话框显示异常的问题；
2) 解决执行“放弃”操作后，无法通过“重做”命令恢复的问题；
3) 解决圆弧轴网在径向轴线交于一点时，无法正常执行轴网标注的问题；
4) 解决轴网标注在某些位置错误生成重叠轴号、轴号不正确的问题；
5) 解决拉伸后的轴号在执行一轴多号操作时生成位置不正确的问题；
6) 解决弧轴网径向轴号在执行一轴多号操作时与原轴号不一致的问题；
7) 解决标准柱转角若设置为非整数，在对象编辑后自动变为整数的问题；
8) 解决米单位图纸中无法绘制长度小于20米的墙体的问题；
9) 解决轴线图层锁定时执行单线变墙命令程序崩溃的问题；
10) 解决在 AutoCAD2013 和 2014 平台中，对象特性表修改组合门窗图层时程序崩溃的问题；
11) 解决在 AutoCAD2015 及以上平台，带墙体复制门窗过程中按 ESC 取消后，会在坐标原点附近错误生成门窗的问题；
12) 解决子母门、转角窗、带形窗、异形洞和老虎窗在对话框中输入门窗编号时的位数限制问题；
13) 解决常用门窗库中新录入凸窗参数时存在的问题；
14) 解决在用户坐标系下执行门口线操作时，不能正确在指定侧添加或删除门口线的问题；
15) 解决某些图纸执行搜索房间后，门窗仍错误亮显的问题；
16) 解决某些图纸执行搜索房间时，无法正常搜索出建筑面积轮廓的问题；
17) 解决拖动房间轮廓夹点到某些特殊位置时程序崩溃的问题；
18) 解决坐标过大时查询面积结果错误的问题；
19) 解决在 AutoCAD2022 平台采用浮动窗口时，无法对天正文字正常执行在位编辑的问题；
20) 解决递增文字在递增过程中丢字、错误递增非选中文字、选中文字红框提示位置不正确等问题；
21) 解决天正尺寸标注在裁剪时偶发生成多余尺寸的问题；
22) 解决尺寸标注在某些情况下自调后文字仍重叠的问题；
23) 处理逐点标注时，水平标注和垂直标注方式对极轴追踪设置的影响；
24) 解决在布局空间逐点标注视口内对象时，标注结果有时不正确的问题；
25) 解决对动态图块执行图块标注时结果不正确的问题；
26) 解决对齐标注在参考对齐模式下选择某些角度标注无法正常出结果的问题；
27) 解决角度和弧长标注在镜像后位置错误的问题；
28) 解决大坐标下对表格执行单元合并时，有时无法正常选中所需单元格的问题；
29) 解决单元插图时，图块中的天正对象无法在对话框中正常预览显示的问题；
30) 解决标高标注在多层楼层标高编辑对话框中不支持输入省略号的问题；
31) 解决对采用非统一层高的多层标高标注执行标高检查时修改结果不正确的问题；
32) 解决楼梯对象内的箭头引注文字默认文字样式和字高未读取预设值的问题；
33) 解决引出标注线上和线下标注文字离引线间距不一致的问题；
34) 解决做法标注在某些情况下双击编辑未修改任何参数，但退出编辑状态时文字位置发生变化的问题；
35) 解决剖切符号拉伸时编号文字错误移位的问题；
36) 解决索引图名对象无法修改颜色的问题；
37) 解决比例不是1:100的索引图名对象文字复位结果不正确的问题；
38) 解决在用户坐标系下无法正确对索引图名执行递增文字操作的问题；
39) 解决云线镜像后弧线方向翻转、在用户坐标系下拖动夹点云线变形的问题；
40) 解决某些角度的内视符号在双击编辑时定位不准确的问题；
41) 解决某些情况下精确屏蔽背景的图块在打印时屏蔽失效的问题；
42) 解决执行图块改名后，块内对象前后显示顺序有时变化的问题；
43) 解决在用户坐标系下通过构件库绘制构件时，构件默认方向不随当前用户坐标系调整的问题；
44) 解决木纹填充在用户坐标系下的操作问题；
45) 解决在有角度的用户坐标系下，图案管理库中的图案预览显示有误的问题；
46) 解决执行打开图层、锁定图层、锁定其它操作时运行缓慢的问题；
47) 解决在 AutoCAD2022 平台采用浮动界面时，对象查询面板有时无法正常显示的问题；
48) 解决在布局空间无法正常加粗曲线的问题；
49) 解决水平齐左、水平齐右、水平齐中、垂直齐顶、垂直齐底、垂直齐中等位置调整命令在同一个 DWG 中反复操作到一定次数后失效的问题；
50) 解决天正矩形颜色设为 byblock 无效的问题；
51) 解决通过定义视口命令生成的视口图层不正确的问题；
52) 解决执行 PU 操作时错误清理图中楼层框所采用的文字样式的问题；
53) 解决楼层框导出成 T8-T20V3 格式后文字丢失的问题；
54) 解决高分辨率设置下，在 AutoCAD 高平台中双击编辑 CAD 文字程序崩溃的问题；
55) ……
