T20天正电气V8.0是一款面向建筑电气设计的专业软件，界面简洁直观，采用 Ribbon 菜单布局，命令分类清晰，便于设计人员快速查找和使用常用功能。软件在功能规范性、系统性和操作灵活性之间取得了良好平衡，能够更贴近实际工程设计流程，帮助用户提升绘图效率、降低出错率，适用于民用建筑与工业电气设计场景。T20天正电气V8.0集成了丰富的电气设计工具、构件管理与计算功能，支持平面布线、设备连线、设备定义、照度计算等常见操作，可高效完成图纸绘制与数据整理。
天正电气软件 T20-Elec V8.0 运行于 Windows 7 32/64 位、Windows 10 64 位操作系统环境，32 位支持 AutoCAD2010-AutoCAD2016，64 位支持 AutoCAD2010-2022 图形平台。软件延续了天正系列简洁高效的设计风格，并结合大量设计单位的实际需求进行优化，整体操作更加顺手，绘图体验更加流畅。其专业功能遵循最新国家规范，兼顾标准化、系统化与实用性，可满足建筑电气设计中的多种应用需求。
T20 天正电气 V8.0 在兼容性和功能细节上也进行了进一步完善。软件支持 AutoCAD2022，并优化了沿墙均布功能，新增按设备间距沿墙均布的方式；同时改进了平面统计功能，支持在已有统计表基础上刷新数据，便于设计人员快速更新图纸内容。此外，软件还针对电缆敷设、桥架编辑、平面布线等使用场景进行了多项问题修复与优化，提升了整体稳定性和使用效率。
天正电气T20V8.0安装教程

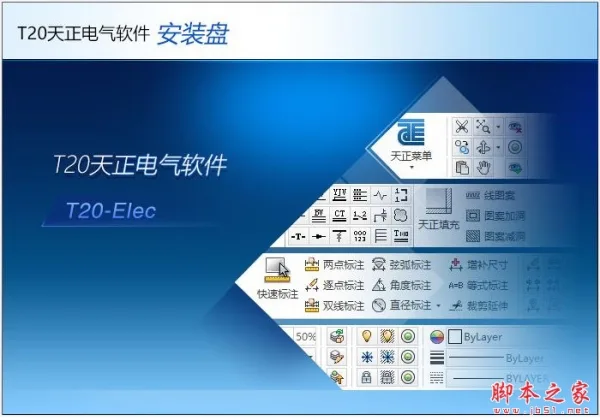

1、下载并运行 T20 天正电气软件 T20-Elec V8.0，点击接受许可协议。PS：已更新正式版
2、选择安装路径，一般默认 C:TangentTElecT20V8sys24x64
3、按步骤完成安装，直到提示安装成功后退出即可
4、按照安装提示完成相关文件替换或更新操作
【默认地址 C:TangentTElecT20V8sys24x64】

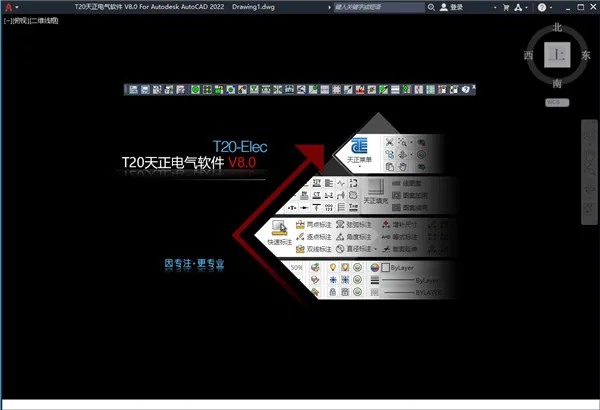

5、运行软件，并完成与 CAD 的关联
电气平面设计
软件提供多种平面设备与导线布置方式，设备输入采用浮动式窗口结合动态预览，所见即所得，配合灵活的右键菜单，可方便完成动力、照明、弱电、消防、变配电室以及防雷接地等平面图绘制。所有图元均支持参数化布置，一次录入即可自动完成标注与材料统计，提高设计效率。
软件采用《建筑电气制图标准》（GB/T50786-2012），内置线型库、设备库、元件库等资源，导线设置也支持多种自定义方式，方便适配不同项目需求。
【平面布线】根据初始设置中的倒角半径，绘制下一段导线时可自动进行圆角处理；
勾选【导线编组】后进行导线绘制，即使导线相交打断或添加文字标注，连线关系也不会被断开，便于整体选中与统一管理。
【平面布线】在初始设置中勾选“布置导线时输入导线信息”后，可启用“文字线型”按钮，并支持调整当前图层线型。用户可按需要创建新的文字线型，设置文字间距及其在导线上的位置。
【初始设置】—【标注文字设置】中，提供图块文字属性设置。
【导线标注】优化弱电线缆的标注与统计方式。
【引出标注】提供短斜线样式标注，支持引线平行及多线标注方式。
【布置按钮】提供三种布置方式，可自动识别天正给排水及电气软件绘制的消火栓，并根据当前布置方式在其不靠墙的一侧布置按钮，同时支持外部参照。
【自动接地】可搜索封闭外墙线，并沿墙线绘制接地线。
【绘接地网】可按设定间距绘制水平与垂直接地线，并支持将接地网四角设置为圆角及调整圆角半径。
【预留孔洞】可根据设定的孔洞类型和样式绘制预留孔洞，并完成标注。
【快速连线】可快速将天正电气设备自动连接到桥架、母线或电缆沟。
【设备连线】可将同名设备按对应导线自动相连，也可将配电箱引出的干线与设备连接。
【配电引出】支持引出干线，并结合设备连线功能完成干线与设备的连接；在平面统计时，还可统计从配电箱引出到设备之间的距离及导线信息，并支持标注。
FAS 火警点数计算统计功能：在【设备定义】对话框中切换到消防选项卡后，可为消防设备设置点数，并在回路检查中进行统计。
【回路检查】可查看消防回路中的设备与控制点数，并进行统计显示。
在回路赋值时，如检测到某条消防回路总点数超过 32，则会弹出提示窗口，显示检索到的总点数及备注内容。
【设备定义】针对消防、安防、广播、应急灯具等设备图块，增加有效半径参数，并可通过【显示半径】和【隐藏半径】命令控制显示状态。
【图层控制】提供锁定、解锁图层功能。
【批量标注】支持对图中导线进行批量标注，提升标注效率。
【批量入库】可将图纸中天正电气用户图库的图块快速批量导入本地对应设备库中。
【参照布置】可参照样板图块，在某类图块的相对位置批量布置另一类图块，适用于排烟口等图块上布置输入输出模块等场景。
电气计算
软件提供较为完整的电气计算功能，适用于建筑电气设计中的常见计算场景，包括【照度计算】、【多行照度】、【逐点照度】、【负荷计算】、【电压损失】、【短路电流】、【低压短路】、【无功补偿】、【年雷击数】、【截面查询】、【继电保护】、【接地计算】等。所有计算结果均可导入 Word 或 Excel 保存，便于整理与归档。
【年雷击数】收录最新防雷规范 GB50057-2010，采用全新计算界面，支持提取异形建筑面积，自动判断防雷类别，并考虑周边建筑影响。计算结果既可生成表格，也可输出详细计算书。
【多行照度】采用利用系数法，可根据房间面积和目标平均照度计算所需灯具数量，并据此核算功率密度；支持多种灯具类型与型号选择，也可根据灯具光强自定义灯具。该功能支持不规则房间照度计算，可输入灯具数量反算照度与功率密度，并支持多房间同时计算和自动布灯。
支持建立自定义光源用户数据库，可对用户数据进行编辑修改，支持光源分类、光源种类自定义添加，并可进行数据库备份。
软件还提供照度计算与多行照度的初始默认值设置功能，当主对话框中的房间名称与默认设置匹配时，系统会自动调用预设参数，减少重复调整。
【逐点照度】可计算空间内每个点位的照度，显示最大照度和最小照度值，支持不规则区域计算，并充分考虑光线遮挡因素；同时可绘制等照度分布曲线图，输出 Word 计算书。
【负荷计算】采用需要系数法，可直接读取系统图数据，也可手动输入；系统会根据总负荷结果自动完成无功补偿计算与变压器选型，并支持多变压器计算。
【截面查询】可根据计算电流和载流量查询导线、电缆截面积及穿管管径，并可查看对应导线或电缆的载流量。该功能内置《19DX101-1建筑电气常用数据》、《10CD106铝合金电缆敷设与安装》、《09BD-1电气常用图形符号与技术资料》、《工业与民用供配电设计手册》（第四版）等标准及常用厂家数据，便于选型参考。
电气系统设计
软件在系统图绘制方面进一步提升了智能化水平，可自动生成照明系统图、动力系统图、低压单线系统图，也可方便绘制弱电系统图及二次接线图。自动生成的配电箱系统图还可同步完成负荷计算。软件同时提供多种常用高、低压开关柜回路方案，并内置 80 余种原理图集，供用户按需选择。
【系统生成】可自动计算线缆及穿管规格，自动套用配电箱系统表，并支持恢复上次数据。
【元件标注】支持元件型号、厂家等信息自定义，并可通过 Excel 导入数据。
变配电室
软件可快速绘制配电柜及电缆沟的平、剖面图，支持对电缆沟和配电柜进行参数化编辑，配电柜尺寸与编号可自动生成和调整，并可自动生成变配电室剖面图。剖面地沟功能还可根据 08D800-6 图集新增带桥架剖面地沟样式。
【生成剖面】当剖切范围剖到天正墙体时，除弹出原生成剖面对话框外，还会弹出剖面屋顶参数设置对话框，便于按需要调整屋顶样式。
三维桥架
【三维桥架】系列命令支持二维、三维同步设计，可同时绘制多层桥架，也可绘制带隔板的桥架，或在已有桥架上增加隔板与通道。绘制过程中会自动生成弯通、三通、四通、变径等构件，各部分构件相互关联，拖动任意部分时相关结构可同步联动。用户也可通过桥架夹点直接进入绘制流程，实现更高效的编辑操作。系统支持桥架自动编码、自动标注与材料统计，双击桥架即可通过属性对话框修改参数，相关标注也会同步更新。
【绘制桥架】支持桥架自动生成变径构件。
【桥架设置】提供桥架系统自定义设置功能，可自定义绘制桥架时系统下拉列表中的选项，并支持导出备份。
支吊架命令支持绘制三维支吊架，桥架统计可生成桥架及支吊架材料表。
【桥架计算】可对电力电缆、控制电缆以及弱电电缆截面进行计算，支持计算总电缆截面积，并根据桥架填充率自动计算桥架规格和截面积，提升设计准确性。
【线生桥架】可将图中的 L/PL/ARC 转换为天正电气桥架实体。
电缆敷设
【提取清册】支持从多个系统图中同时提取电缆起点、终点、电缆编号、控制电缆编号、电缆穿管规格等基础数据，控制电缆以红色显示，便于与电力电缆区分，提取结果可导入现有电缆清册文件。
【电缆敷设】系列命令支持导入“电缆清册表”和“电机表”，可指定通道自动完成电缆敷设并绘制敷设图，自动计算各回路电缆长度；支持多张图纸、多类电缆同时敷设，也支持逐条手工敷设，统计电缆及穿管长度，导出清册与器材表分类汇总。系统可快速查询每条电缆路径，并高亮显示对应路径，还支持对已敷设电缆进行自动分层标注，同时提供【信息查询】、【修复连接】、【多图连接】等修改与查看功能，可查看每段桥架中敷设的电缆信息及桥架容积率。
FASBAS 模块
FASBAS 电缆敷设模块可直接导入终点设备表，进行 DI/DO 等控制点数赋值；根据图中标注的设备设置起点位置和数量，计算控制箱下总控制点数量，并生成电缆清册表，完成电缆敷设。
【fasbas-标注设备】在查找赋值时，可根据 DI 等控制点数量设置相应线缆型号规格，后续电缆敷设会按设定型号执行，并支持电缆标注与敷设信息导出。
【fasbas-设备关联】标注终点设备时，可查看控制点数及设备位置的隐藏信息；标注起点位置时，可设置关联范围，自动关联范围内的终点设备。
设置关联后，相关联的起、终点设备会以相同颜色显示，方便查找与区分，并支持将关联关系导出为 Excel 格式。
隧道设计模块
提供【项目管理】、【参数设置】和【预留预埋】功能，可用于隧道预留预埋平面布置图的设计与绘制。支持导入 Excel 文件中的桩号，也可使用软件提供的布置规则自动生成设备桩号，同时具备隧道内设备碰撞检测功能，便于优化布置方案。
接地避雷
软件支持自由绘制接闪杆、接闪线、接地线和接地极；对于天正建筑条件图，还可自动生成避雷带。
【滚球避雷】支持多针杆与三维避雷设计，移动接闪杆时其二维、三维保护区域会同步更新。通过绘制 PL 线建筑物外轮廓并赋予高度值，可查看建筑物避雷三维状态图，同时查看任意杆的三维保护范围。
支持接闪杆高度与滚球半径相等时的三维绘制与计算，也支持接闪线高度大于滚球半径时的计算，并可标注接闪线保护宽度。
【绘接闪线】增加了对接闪线最大弧垂的考虑，二维与三维中均可自动生成保护范围，同时支持输出计算书和避雷表。
【单避雷表/双避雷表】支持接闪杆及接闪线生成单、双避雷表。
【折线避雷】支持平面及山地条件下的避雷针布置。
滚球法比雷
折线法避雷
高压短路计算模块
该功能采用“节点导纳”法，实现计算与绘图一体化；支持用户自由搭建主接线图及阻抗图，并可由主接线图自动转换为阻抗图。系统可提取阻抗图数据并自动进行高压短路电流计算，同时计入电动机反馈电流；支持多个短路点的短路电流计算，包括三相短路电流及不对称电流计算，结果可生成 CAD 和 Word 计算书，计算过程无需人工查表，整体效率与精度更高。
其它工具
【图纸保护】可对 DWG 图纸进行保护处理，生成整体文件，便于在无需安装天正软件的环境下正常浏览。
【备档拆图】可将包含多个图框的 DWG 图纸按图框拆分并保存为多张 DWG 文件。
【批量打印】支持在模型空间中直接批量出图，也可打印到文件。
【图纸比对】可对前后条件图进行对比，图纸变化清晰直观。
【文字】【表格】提供文字书写、表格生成及相关编辑功能。
【尺寸】【符号】提供多种尺寸标注及符号标注功能。
【工具条】用户可根据自己的绘图习惯使用“快捷工具条”执行天正命令，工具条支持位置记忆，并可融入 ACAD 工具条组。
【导出设置】支持导出快捷命令、用户设备库、线型库等设置；升级版本后，还可通过【导入设置】快速恢复这些配置。
